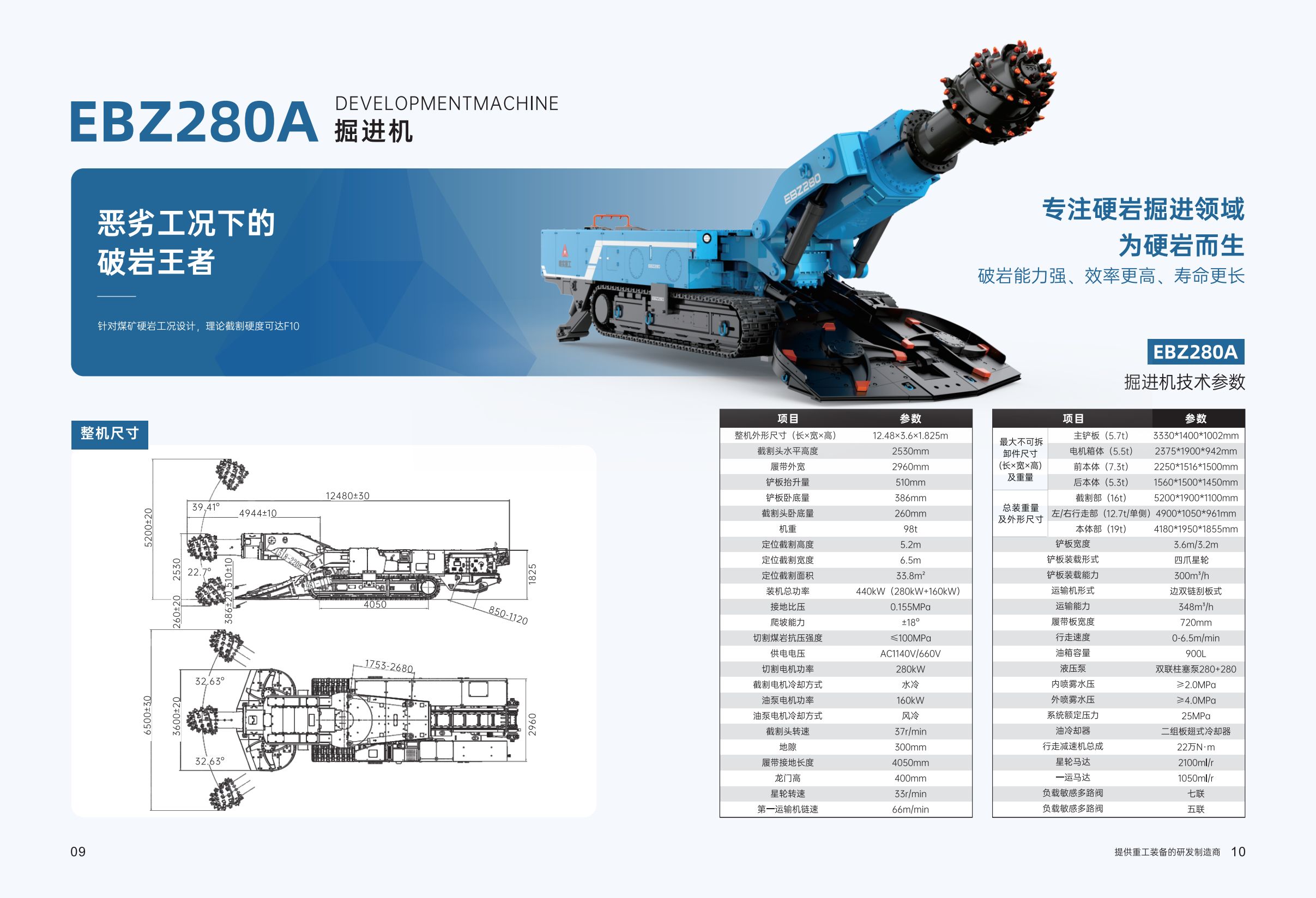

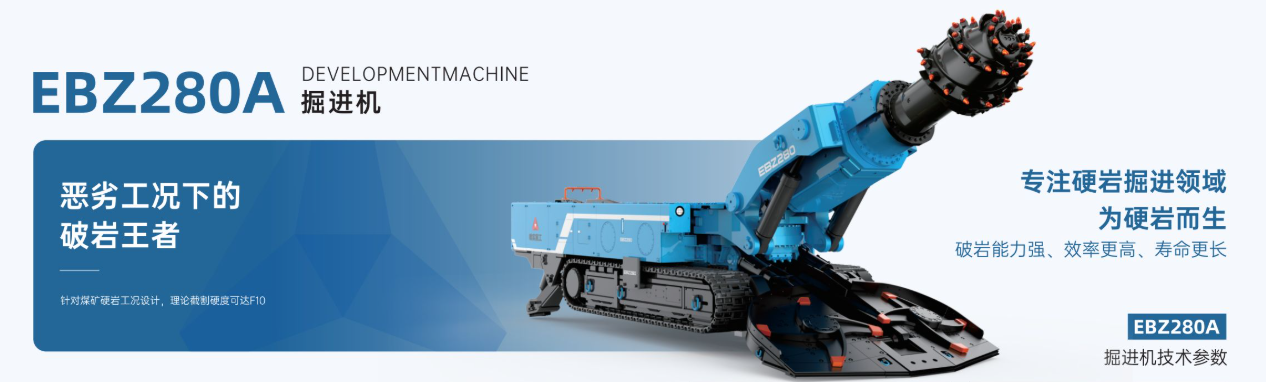

EBZ280A
发布日期：2024-08-02

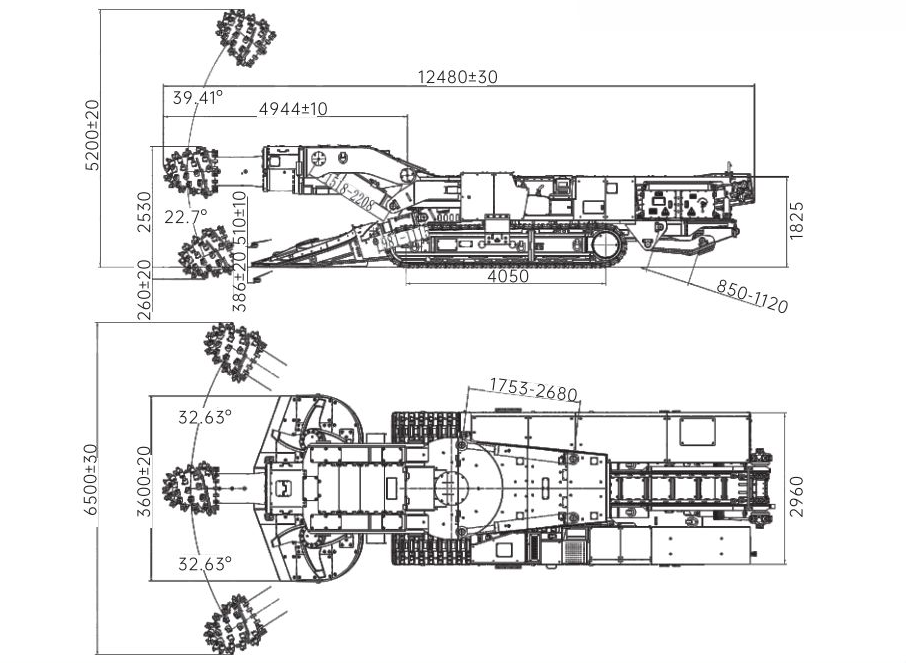

整机尺寸
技术参数
项目 | 参数 |
整机外形尺寸（长x宽x高） | 12.48x3.6x1.825m |
截割头水平宽度 | 2530mm |
履带外宽 | 2960mm |
铲板抬升量 | 510mm |
铲板卧底量 | 386mm |
截割头卧底量 | 260mm |
机重 | 98t |
定位截割高度 | 3.2-5.2m |
定位截割宽度 | 4-6.5m |
定位截割面积 | 33.8m2 |
装机总功率 | 440kW (280kW+160kW) |
接地比压 | 0.155MPa |
爬坡能力 | ±18° |
切割煤岩抗压强度 | ≤100MPa |
供电电压 | AC1140V/660V |
切割电机功率 | 280kW |
截割电机冷却方式 | 水冷 |
油泵电机功率 | 160kW |
油泵电机冷却方式 | 风冷 |
截割头转速 | 37r/min |
地隙 | 300mm |
行走接地总长 | 4050mm |
龙门高 | 400mm |
星轮转速 | 33r/min |
第一运输机链速 | 66m/min |
项目 | 参数 | |
最大不可拆卸件尺寸（长x宽x高）及重量 | 主铲板（5.7t） | 3330*1400*1002mm |
电机箱体（5.5t） | 2375*1900*942mm | |
前本体（7.6t） | 2250*1516*1500mm | |
后本体（5.3t） | 1560*1500*1450mm | |
总装重量及外形尺寸 | 截割部（16t） | 5200*1900*1100mm |
左/右行走部（12.7t/侧） | 4900*1050*961mm | |
本体部（19t） | 4180*1950*1855mm | |
铲板宽度 | 3.6m/3.2m | |
铲板装载形式 | 四爪星轮 | |
铲板装载能力 | 300m3/h | |
运输机形式 | 边双链刮板式 | |
运输能力 | 348m3/h | |
履带板宽度 | 720mm | |
行走速度 | 0-6.5m/min | |
油箱容量 | 900L | |
液压泵 | 双联柱塞泵280+280 | |
内喷雾水压 | ≥2.0MPa | |
外喷雾水压 | ≥4.0MPa | |
系统额定压力 | 25MPa | |
油冷却器 | 二组板翅式冷却器 | |
行走减速机总成 | 22万N·m | |
星轮马达 | 2100ml/r | |
一运马达 | 1050ml/r | |
负载敏感多路阀 | 七联 | |
负载敏感多路阀 | 五联 | |
