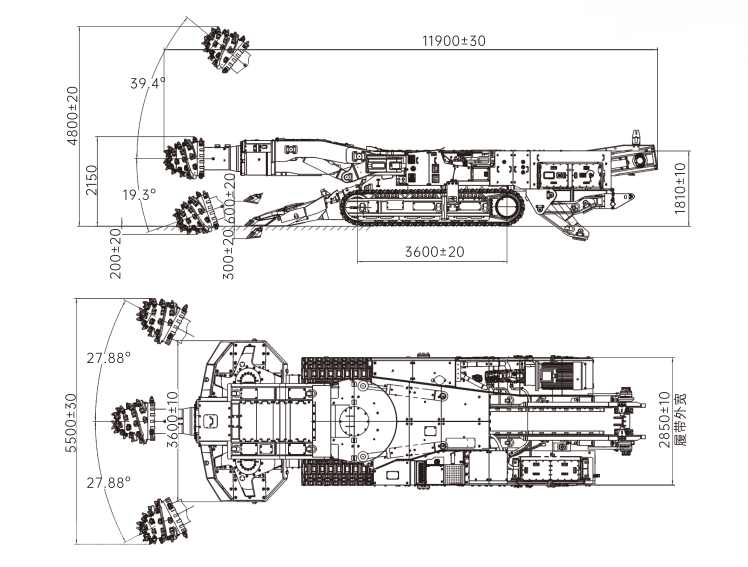

整机尺寸
技术参数
项目 | 参数 |
整机外形尺寸（长x宽x高） | 11.9x3.6x1.81m |
截割头水平宽度 | 2150mm |
履带外宽 | 2850mm |
铲板抬升量 | 600mm |
铲板卧底量 | 300mm |
截割头卧底量 | 200mm |
机重 | 83t |
定位截割高度 | 2.9-4.8m |
定位截割宽度 | 4.2-5.5m |
定位截割面积 | 14.4-26.4m2 |
装机总功率 | 420kW (260kW+160kW) |
接地比压 | 0.157MPa |
爬坡能力 | -20° ~ +16° |
切割煤岩抗压强度 | ≤90MPa |
供电电压 | AC1140V/660V |
切割电机功率 | 260kW |
截割电机冷却方式 | 水冷 |
油泵电机功率 | 160kW |
油泵电机冷却方式 | 风冷 |
截割头转速 | 37r/min |
地隙 | 310mm |
行走接地总长 | 3600mm |
龙门高 | 350mm |
星轮转速 | 33r/min |
第一运输机链速 | 66m/min |
项目 | 参数 | |
最大不可拆卸件尺寸（长x宽x高）及重量 | 主铲板（4t） | 3060*1400*820mm |
电机箱体（4.4t） | 2293*1740*907mm | |
截割减速机（2.1t） | 1040*φ1120mm | |
截割头（1.5t） | 1020*φ1065mm | |
前本体（7t） | 2120*1360*1380mm | |
后本体（4.8t） | 1600*1350*1440mm | |
回转台（3.3t） | 1753*1810*793mm | |
左行走焊合1（2.43t） | 2375*810*625mm | |
左行走焊合2（1.91t） | 1847*851*646mm | |
总装重量 及外形尺寸 | 截割部（13.7t） | 4895*1809*1022mm |
左/右行走部（10.5t/侧） | 4460*920*930mm | |
铲板部（9.2t） | 3060*3600*900mm | |
本地部（16.4） | 4130*1816*1647mm | |
铲板宽度 | 3.8m | |
铲板装载形式 | 四爪星轮 | |
铲板装载能力 | 400m3/h | |
运输机形式 | 边双链刮板式 | |
运输能力 | 480m3/h | |
履带板宽度 | 800mm | |
行走速度 | 0-7m/min | |
油箱容量 | 1200L | |
液压泵 | 双联柱塞泵280+280 | |
内喷雾水压 | ≥2.0MPa | |
外喷雾水压 | ≥4.0MPa | |
系统额定压力 | 25MPa | |
油冷却器 | 三组板翅式冷却器串联 | |
行走减速机总成 | 45万N·m | |
星轮马达 | 2036ml/r | |
一运马达 | 1050ml/r | |
负载敏感多路阀 | 五联 | |
负载敏感多路阀 | 六联 | |
